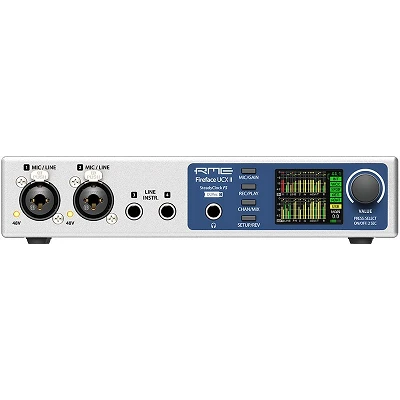

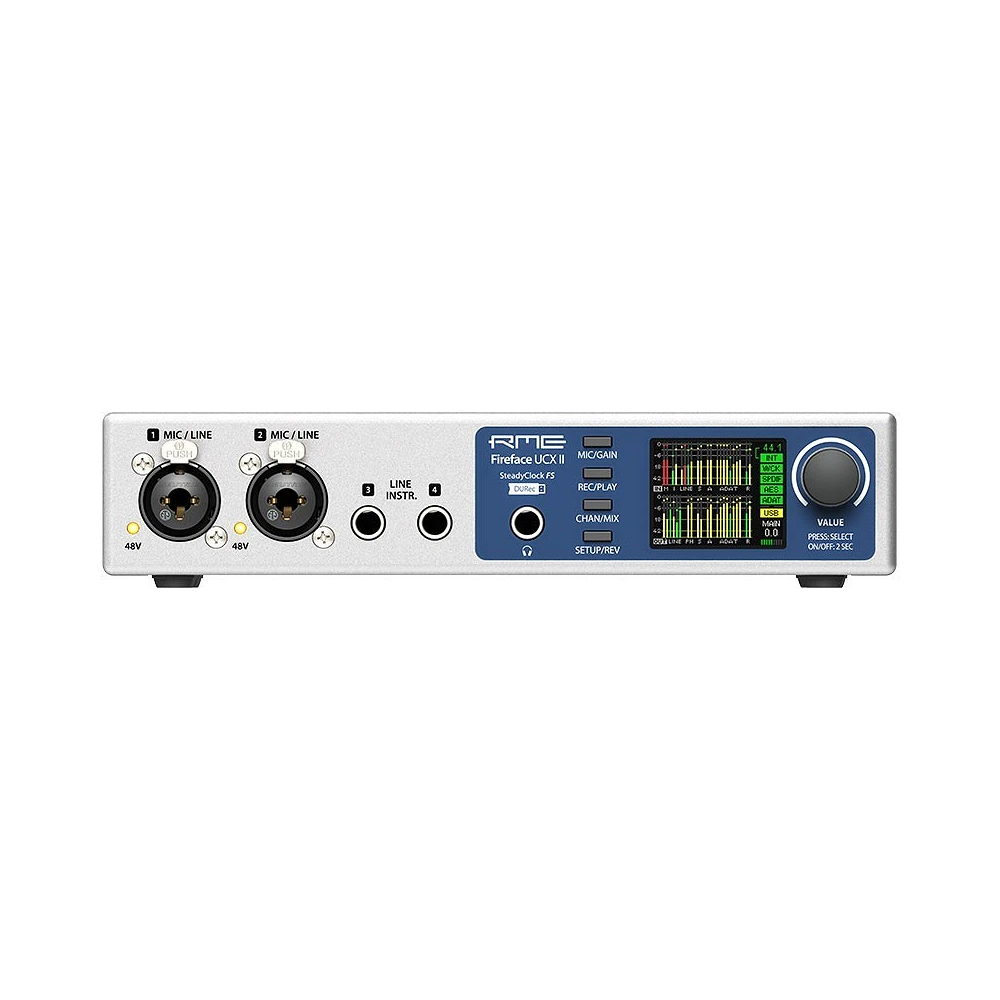

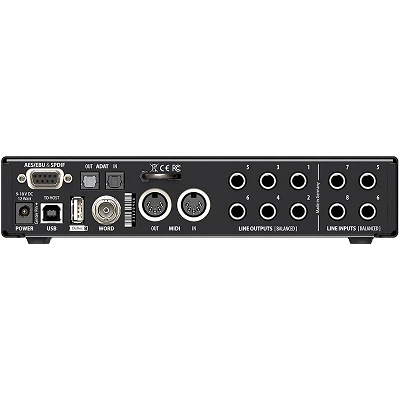

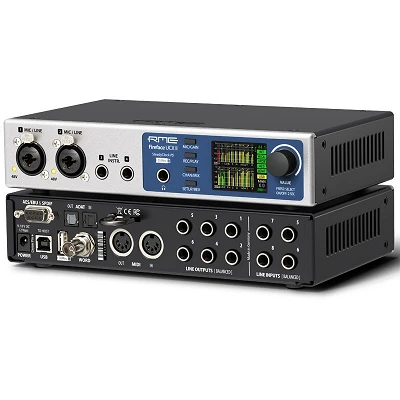

RME Fireface UCX II

RME Fireface UCX II é uma interface de áudio USB profissional compacta de 40 canais em um formato compacto com alta qualidade de conversão e várias opções de conectividade

O RME Fireface UCX II é uma interface muito compacta para estúdio e ao vivo, que é a segunda versão da clássica interface UCX da RME

Características:

- 8 entradas e 8 saídas de áudio analógicas
- 2 entradas combo XLR/Jack 1/4" para microfone, instrumento ou linha
- 2 entradas de linha/instrumento em Jack 1/4"
- 1 saída de áudio para fones de ouvido em Jack estéreo 1/8"
- 1 entrada e saída AES
- 1 conexão de entrada e saída óptica ADAT
- 1 conexão de entrada e saída digital coaxial
- 1 conexão de entrada e saída Word Clock
- 1 conexão de entrada e saída MIDI em DIN de 5 pinos
- Modo Class Compliant que não requer drivers
- Inclui o software TotalMix FX
- Compatível com o controle remoto ARC USB
- Conexão USB 2.0 tipo B
- Saídas DC-coupled que oferecem controle para CV/Gate
- SteadyClock FS com excelente desempenho em todos os modos de relógio
- Design compacto com metade do tamanho de rack e opção de montagem em rack de 19"

Especificações de entrada de linha analógica:

- Resolução AD: 24 bits
- Relação sinal-ruído: 112 dB RMS não ponderado, 115 dBA
- Resposta de frequência @ 44,1 kHz, -0,1 dB: 5 Hz – 20,8 kHz
- Resposta de frequência @ 96 kHz, -0,5 dB: 3 Hz – 45,8 kHz
- Resposta de frequência @ 192 kHz, -1 dB: 2 Hz – 92 kHz
- THD: < -110 dB, < 0,00032 %
- THD+N: < -104 dB, < 0,00063 %
- Separação de canal: > 110 dB
- Entrada Jack 1/4" eletronicamente balanceada
- Impedância de entrada: 8 k Ohms não balanceada, 12 k Ohms balanceada
- Sensibilidade de entrada comutável para +19 dBu e +13 dBu
- Ganho variável de 0 a +12 dB
- Nível mínimo para 0 dBFS: +1 dBu, -1,2 dBV

Especificações de entrada de linha frontal 3-4:

- Estágio de ganho adicional de 0 até +12 dB
- Nível de entrada máximo, +19 dBu, ganho 0 dB: linha +19 dBu, Inst +13 dBu
- Nível de entrada máximo, +13 dBu, ganho 12 dB: linha +1 dBu, Inst -5 dBu
- Impedância de entrada: instrumento 1 M Ohm, Linha 13 k Ohms balanceada, 9 k Ohms não balanceada
- Ganho de entrada do instrumento: +6 dB
- Modo de entrada de linha balanceada e não balanceada de instrumento

Especificações de entrada de microfone frontal 1-2:

- Entrada XLR eletronicamente balanceada
- Impedância de entrada: 5,4 k Ohms
- Faixa de ganho: 75 dB
- Nível máximo de entrada, 0 dB de ganho: +18 dBu
- Nível máximo de entrada, 75 dB de ganho: -57 dBu
- Nível EIN: -128 dBu ponderado, 60 dB de ganho, 150 ohms e 20 Hz a 20 kHz

Especificações de saída de linha analógica:

- Resolução de 24 bits
- Faixa dinâmica: 112 dB RMS não ponderado, 115 dBA
- Resposta de frequência a 44,1 kHz, -0,5 dB: 5 Hz – 20,8 kHz
- Resposta de frequência a 96 kHz, -0,5 dB: 5 Hz - 20,8 kHz
- Resposta de frequência a 192 kHz, -1 dB: 5 Hz - 89 kHz
- THD: < -108 dB, < 0,0004 %
- THD+N: < -104 dB, < 0,00063 %
- Separação de canal: > 110 dB
- Nível máximo de saída: +19 dBu
- Saída de áudio em Jack 1/4" servo-balanceada
- Impedância de saída: 75 Ohms
- Nível de saída selecionável entre +19 dBu, +13 dBu, +4 dBu

Especificações de saída de fone de ouvido estéreo:

- Saída de áudio em Jack 1/4" estéreo não balanceada
- Nível de saída máximo a 0 dBFS, alto: +19 dB
- Nível de saída máximo a 0 dBFS, baixo: +4 dB
- Impedância de saída: 1 Ohm
- Potência máxima por canal @ 32 Ohms de carga, 0,1% THD: 210 mW (2,6 Vrms, +10,5 dBu)

Especificações de conexões MIDI:

- 1 entrada e saída MIDI em DIN de 5 pinos
- Entrada acoplada ópticamente e isolada galvanicamente
- Modo de alta velocidade: jitter e tempo de resposta tipicamente abaixo de 1 ms
- Separação de 128 bytes FIFO para entrada e saída

Especificações digitais:

- Modos de relógio: interno, ADAT, AES, SPDIF e Word Clock
- Supressão de jitter de relógio externo: > 50 dB (2,4 kHz)
- Influência de jitter de relógio eficaz na conversão AD e DA: próxima de zero
- PLL assegura 0 interrupções mesmo com mais de 100 ns de jitter
- Digital Bitclock PLL para funcionalidade varispeed livre de problemas
- Taxas de amostragem suportadas: 28 kHz até 200 kHz

Especificações de entradas digitais AES/EBU:

- 1 entrada XLR balanceada por transformador, isolada galvanicamente de acordo com o padrão AES3-1992
- Estágio de entrada de alta sensibilidade (< 0,3 Vpp)
- Compatível com SPDIF (IEC 60958)
- Aceita formatos de consumo e profissionais
- Faixa de bloqueio: 27 kHz - 200 kHz
- Supressão de jitter: > 50 dB (2,4 kHz)

Especificações digitais de SPDIF coaxial:

- 1 conexão RCA de acordo com o padrão IEC
- Estágio de entrada de alta sensibilidade (< 0,3 Vpp)
- Aceita formatos de consumo e profissionais
- Faixa de bloqueio: 27 kHz - 200 kHz
- Supressão de jitter: > 50 dB (2,4 kHz)

Especificações digitais de entrada ADAT óptica:

- 1 conector TOSLINK com formato de acordo com a especificação Alesis
- Padrão de 8 canais a 24 bits e até 48 kHz
- Dupla velocidade (S/MUX): 4 canais a 24 bits 96 kHz
- Quádrupla velocidade (S/MUX4): 2 canais a 24 bits 192 kHz
- Bitclock PLL que garante sincronização perfeita mesmo em variação de velocidade
- Faixa de bloqueio: 31,5 kHz – 50 kHz
- Supressão de jitter: > 50 dB (2,4 kHz)
- Compatível com SPDIF (deteção automática)

Especificações de Word Clock:

- Conexão BNC
- Terminação interna comutável de 75 ohms
- Deteção automática de dupla/quádrupla velocidade e conversão interna para velocidade normal
- SteadyClock que garante sincronização super baixa de jitter mesmo em variação de velocidade
- Não é afetado por offsets DC na rede
- Adaptação de circuito de sinal
- Proteção contra sobretensão
- Faixa de nível: 1,0 Vpp – 5,6 Vpp
- Faixa de bloqueio: 27 kHz – 200 kHz
- Supressão de jitter: > 50 dB (2,4 kHz)

Especificações de saídas digitais AES/EBU:

- Saída XLR balanceada por transformador, isolada galvanicamente, de acordo com o padrão AES3-1992
- Nível de saída profissional 4,5 Vpp e nível de consumo 2,6 Vpp
- Formato profissional de acordo com o padrão AES3-1992 Emenda 4
- Formato de consumo (SPDIF) de acordo com o padrão IEC 60958
- Modo de um único cabo com taxa de amostragem de 28 kHz até 200 kHz

Especificações de saídas digitais SPDIF:

- 1 conexão RCA de acordo com o padrão IEC 60958
- Nível de saída profissional 1,2 Vpp e de consumo 0,6 Vpp
- Formato profissional de acordo com o padrão AES3-1992 Emenda 4
- Formato de consumo (SPDIF) de acordo com o padrão IEC 60958
- Modo de um único cabo com taxa de amostragem de 28 kHz até 200 kHz

Especificações digitais de saída ADAT:

- 1 conector TOSLINK de acordo com a especificação Alesis
- Padrão: 8 canais a 24 bits e até 48 kHz
- Dupla velocidade (S/MUX): 4 canais a 24 bits e 96 kHz
- Quádrupla velocidade (S/MUX4): 2 canais a 24 bits e 192 kHz

Especificações digitais de saída Word Clock:

- Conector BNC
- Tensão máxima de saída: 5 Vpp
- Tensão de saída @ 75 Ohms: 4,0 Vpp
- Impedância de saída: 10 Ohms
- Faixa de frequência: 27 kHz – 200 kHz

Especificações gerais:

- Fonte de alimentação externa
- Consumo de corrente: 13 watts
- Consumo com 12 volts de operação: 910 mA
- Dimensões (com orelhas de rack): 265 x 44 x 155 mm
- Dimensões (sem orelhas de rack): 215 x 44 x 130 mm
- Peso: 910 g
